Предназначен для бесконтактного измерения уровня жидких, вязких и сыпучих сред, в том числе взрывоопасных.
Предназначен для бесконтактного измерения уровня жидких, вязких и сыпучих сред, в том числе взрывоопасных, в технологических и товарных резервуарах (цистернах, силосах, танках) и преобразования измеренного значения уровня в цифровой кодированный сигнал при учётно-расчётных и технологических операциях.
Широко применяется :
-системах АСУТП, РСУ, ПАЗ
— объектах химической, нефтехимической, фармацевтической и пищевой промышленности,
-машиностроении, судостроении и других отраслях.
Основные объекты эксплуатации:
-АЗС, АГЗС, МАЗС, КАЗС,
-нефтебазы, хранилища газа, ГНС, НПЗ, системы автоматизации пищевой и химической промышленности.
-коммунальной сферы и т. п.
По принципу работы уровнемер является радиоволновым частотным дальномером с непрерывной частотной модуляцией излучаемой частоты.

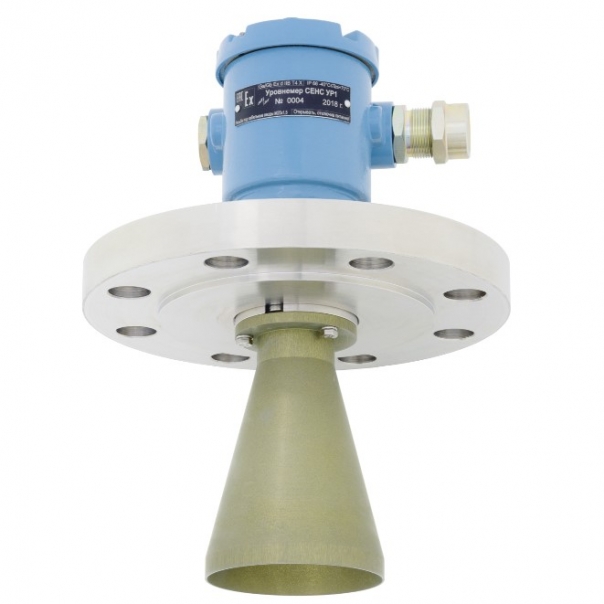

Состоит из корпуса и антенно-волноводной системы (далее по тексту – АВС), смонтированной на устройстве крепления. Корпус и АВС соединены между собой разъёмным резьбовым соединением.
Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Устройство крепления к резервуару изготавливается в соответствии с пожеланиями заказчика.
-АВС предназначена для формирования направленного излучения радиоволн высокой частоты (измерительного луча).
-Уровнемер излучает радиоволны в направлении поверхности контролируемой среды, и принимает отражённый от неё сигнал, вычисляя расстояние до поверхности среды.
-Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости фланца).
Для оптимального выбора комплектации предлагаем воспользоваться технической консультацией по применению.
