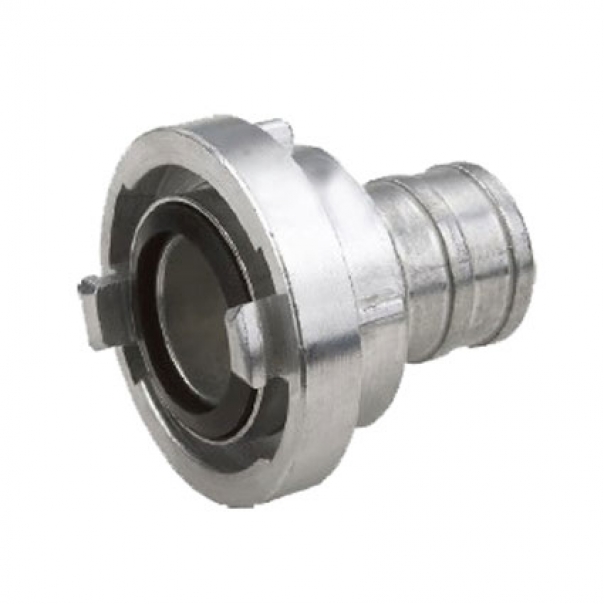

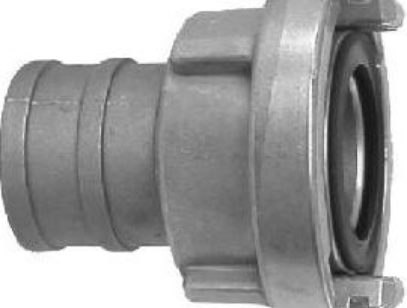

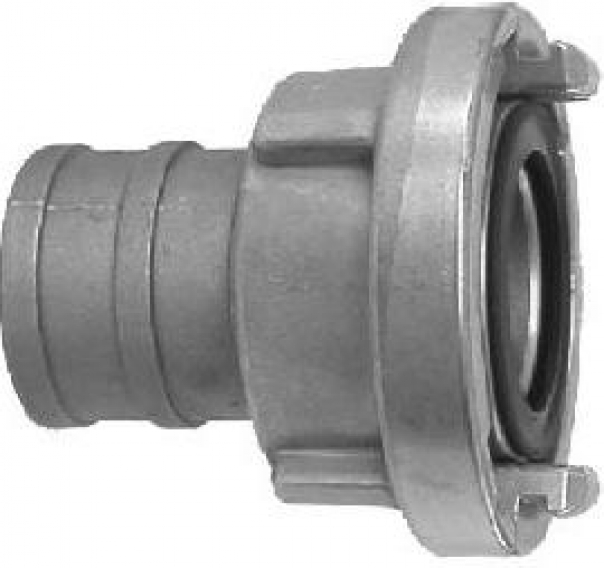

Storz с ниппелем под рукав — применяется для подсоединения рукава.
Головка рукавная STORZ (Шторц) DIN 14323 является быстроразъемным соединением цапкового
Принцип смыкания между собой такой же, как у гаек Богданова за счет двух клыков, которые перемещаются по внешним скосам. Внутри деталей находятся резиновые уплотнения, которые плотно герметизируются в момент затяжки. Головка соединительная напорная подходит для всех видов промышленных напорновсасывающих, плоскосворачиваемых и пожарных рукавов. Монтируются в рукав с помощью хомутов.
Для трубопроводов с резьбой предусмотрена конструкция изделий с наружной и внутренней резьбой. При необходимости заглушить конец рукава или трубопровода применяется заглушка с цепью.
Рабочее давление, на которое рассчитаны БРС STORZ — 16 бар.
Материал исполнения: алюминий, латунь, нержавеющая сталь.
ОСНОВНЫЕ ТИПЫ СОЕДИНЕНИЯ ШТОРЦ И РАЗМЕРЫ:
ВСАСЫВАЮЩИЙ СОЕДИНИТЕЛЬ ПОД РУКАВ: 25/25/31, 32/19/44, 32/25/44, 32/32/44, 38/38/52, 52/25/66, 52/32/66, 52/45/66, 52/52/66, 52/60/66, 65/65/81, 75/65/89, 75/70/89, 75/75/89, 75/80/89, 90/90/105, 100/100/115, 110/100/133, 110/110/133, 125/125/148, 135/135/159, 150/150/160, 165/150/188, 205/205/220
КАК ПРАВИЛЬНО ВЫБРАТЬ ДЕТАЛЬ (например, соединитель с хвостовиком под рукав: 25/25/31)
Первая цифра – номинальный размер
Вторая цифра – наружный диаметр хвостовика (D)
Третья цифра – расстояние между клыками (КА) в мм
