Применяется для измерения и контроля уровня, уровня раздела сред, температуры, определения плотности, объёма и массы жидких некристаллизующихся сред.
Применяется для измерения и контроля уровня, уровня раздела сред, температуры, определения плотности, объёма и массы жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) на объектах нефтегазовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.
Применяется в технологических схемах для:
Основные объекты эксплуатации: нефтебазы (оснащение вертикальных резервуаров), газо- и нефтехранилища, нефтеналивные терминалы, технологические системы подготовки и переработки нефти и др.
— отсутствие «мёртвых» зон измерения уровня в местах сочленений зондов
— составная конструкция для упрощения транспортировки, монтажа и обслуживания
— диапазон измерения уровня до 25 метров
— передаёт обработанные значения измеренных параметров
— простая интеграция в различные системы телематики
— антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
— взрывобезопасное исполнение
— простое применение и ввод в эксплуатацию
— транзитное подключение
— непрерывная самодиагностика
— большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб).

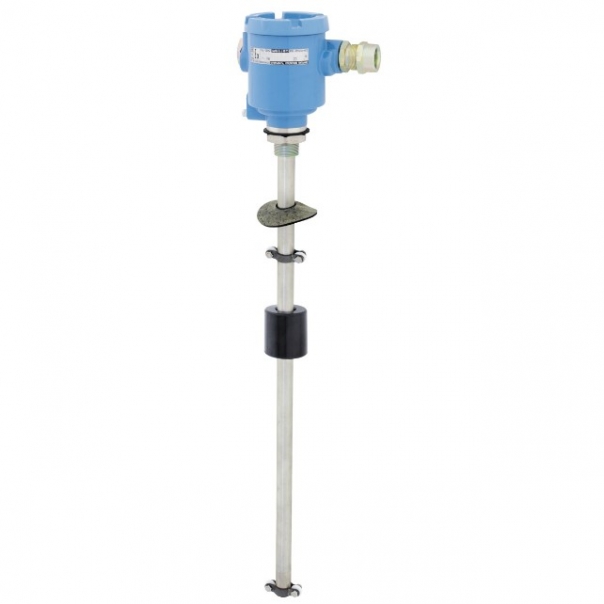

Преобразователь состоит из отдельных частей, соединяемых по резьбе: корпуса, соединителей, измерительных зондов, заглушки с хомутом. По направляющей, образованной зондами и соединителями, свободно перемещается поплавок с двумя магнитами.
Длина каждого зонда и их количество подбираются по высоте резервуара. Соединители (пустотелые трубки) служат для наращивания длины направляющей в её верхней части.
Принцип измерения уровня жидкости основан на воздействии магнитов, расположенных в нижней и верхней частях поплавка, на магниточувствительные контакты (герконы), находящиеся в зондах: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к контроллеру.
В преобразователе может применяться один или два поплавка. Второй поплавок служит для измерения уровня раздела сред (подтоварной воды).
Измерение температуры продукта осуществляется интегральными датчиками температуры, находящимися в середине каждого зонда ниже уровня поплавка.
Помимо уровня жидкости, раздела сред и температуры, преобразователь может применяться для определения плотности, объёма и массы продукта.
Расчёты объёма, плотности, массы нефти, нефтепродуктов и СУГ проводятся соответствии с данными, приведенными в стандартах: ГОСТ 26976-86 «Нефть и нефте-продукты. Методы измерения массы»; ГОСТ Р 8.595 2002 «Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»; ГОСТ 28656-90 «Газы углеводородные сжиженные. Расчетный метод определения плотности и давления насыщенных паров».
