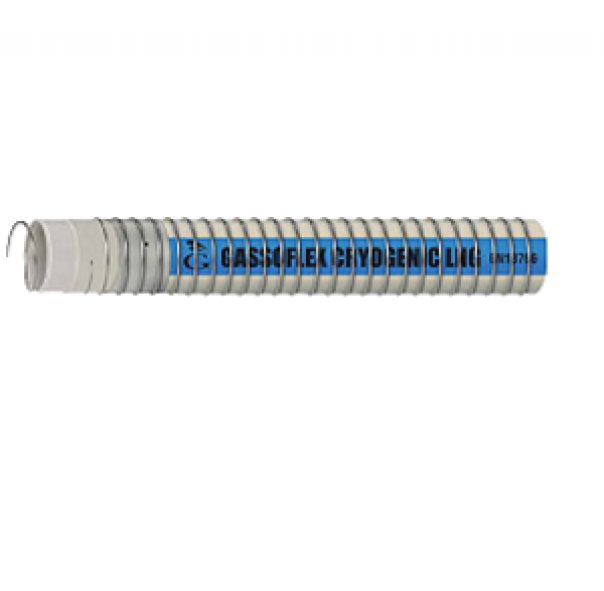

Рукава GASSOFLEX LNG применяются для перекачки природного сжиженного газа в автоцистерны, морские суда, вагоны. Они состоят из многослойных пленок различных полимеров и спиралей (нержавеющая сталь 316L). Современная технология исполнения является безопасным и лучшим решением для перекачки криогенных продуктов при экстремальных температурах до -196ºc и рабочем давлении до 14 бар.
Конструкция:
Внутренняя проволочная спираль: нержавеющая сталь 316l (S)
Наружная проволочная спираль: нержавеющая сталь 316l (S)
Внутренняя изоляция: полиамид или полиэстер
Покрытие: полиэстерная ткань с покрытием пвх
Диапазон рабочих температур:
от -196°C до +50°C
Рабочее давление, рассчитано исходя из запаса прочности 5:1
Варианты исполнения:
|
Кодировка Gasso |
Тип |
Рабочее давление |
Диаметр |
Радиус изгиба |
Вес |
Максимальная длина в бухте |
|
|
(бар) |
(фунт/дюйм2) |
В дюймах |
(мм) |
кг/м.п. |
(м) |
||
|
РУКАВ GASSOFLEX CRYOGENIC LNG |
|||||||
|
LNG |
10.5/14/21 |
152/203/304 |
1 |
150 |
1.6 |
30 |
|
|
LNG |
10.5/14/21 |
152/203/304 |
11/2 |
200 |
1.8 |
30 |
|
|
LNG |
10.5/14/21 |
152/203/304 |
2 |
200 |
2.2 |
30 |
|
|
LNG |
10.5/14/21 |
152/203/304 |
21/2 |
200 |
2.65 |
30 |
|
|
LNG |
10.5/14/21 |
152/203/304 |
3 |
250 |
3.80 |
30 |
|
|
LNG |
10.5/14/21 |
152/203/304 |
4 |
500 |
5.70 |
30 |
|
|
LNG |
10.5/14/21 |
152/203/304 |
6 |
670 |
16.40 |
30 |
|
|
LNG |
10.5/14/21 |
152/203/304 |
8 |
930 |
28.70 |
30 |
|
|
LNG |
10.5/14/21 |
152/203/304 |
10 |
2550 |
31 |
28 |
|
